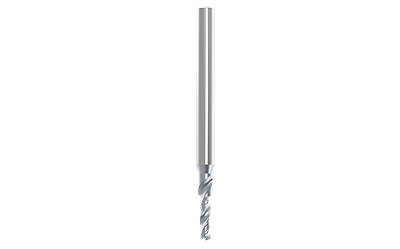

TARGETDRILL Thread-DRILL-MILL
Drilling
Brand: TARGETDRILL

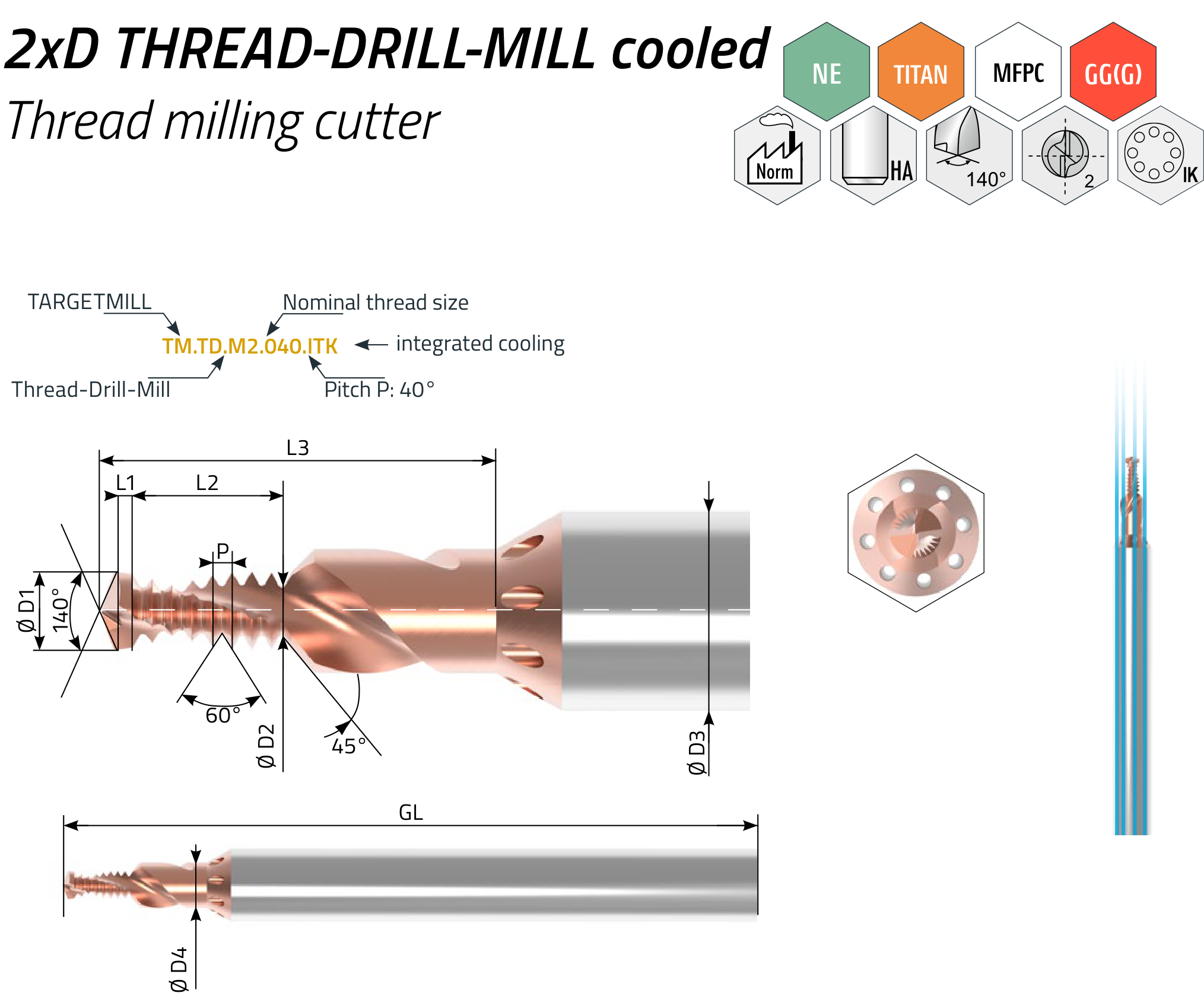

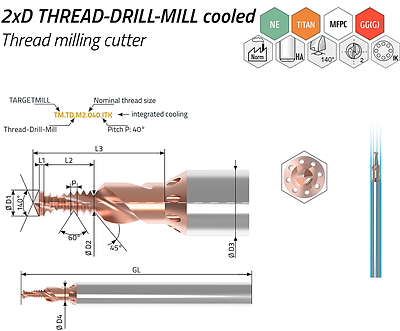

Drill-thread mill for complete thread production: drilling, thread milling and 45° chamfering in a single solid-carbide tool with 2xD drill depth and 140° point geometry. Standard sizes from M2 to M8 across various pitches, optionally with internal cooling (ITK version) for reliable machining of stainless steels and titanium alloys. Cuts down tool changes and idle times, since non-ferrous metals and titanium can be machined with the same tool.
Short description
- Drilling, milling and countersinking with one solid carbide tool
- Combination tool from thread M2
- Maximum productivity, reduction of non-productive times
- Chromium-free coatings
Item variants
Items (29)
| Item number |
Nominal thread size
|
Thread form
|
Pitch P
(mm)
|
Core hole D1
(mm)
|
D2
(mm)
|
D3
(mm)
|
D4
(mm)
|
L1
(mm)
|
L2
(mm)
|
L3
(mm)
|
GL
(mm)
|
Z
(pc.)
|
Stock
(pc.)
|
Price
(net)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TM.TD.M2.040.ITK …M2.040.ITK | M2 | M2x0,40; 2xD | 0,40 | 1,600 | 1,55 | 6,00 | 3,20 | 0,40 | 4,00 | 5,00 | 50,00 | 2 | |||
| TM.TD.M2.025.ITK …M2.025.ITK | M2 | M2x0,25; 2xD | 0,25 | 1,750 | 1,70 | 6,00 | 3,20 | 0,30 | 4,00 | 4,90 | 50,00 | 2 | |||
| TM.TD.M2.2.045.ITK …M2.2.045.ITK | M2,2 | M2,2x0,45; 2xD | 0,45 | 1,750 | 1,68 | 6,00 | 3,20 | 0,45 | 4,50 | 5,60 | 50,00 | 2 | |||
| TM.TD.M2.3.045.ITK …M2.3.045.ITK | M2,3 | M2,3x0,45; 2xD | 0,45 | 1,850 | 1,78 | 6,00 | 3,20 | 0,45 | 4,50 | 5,60 | 50,00 | 2 | |||
| TM.TD.M2.3.040.ITK …M2.3.040.ITK | M2,3 | M2,3x0,40; 2xD | 0,40 | 1,900 | 1,83 | 6,00 | 3,20 | 0,40 | 4,80 | 5,90 | 50,00 | 2 | |||
| TM.TD.M2.2.025.ITK …M2.2.025.ITK | M2,2 | M2,2x0,25; 2xD | 0,25 | 1,950 | 1,88 | 6,00 | 3,20 | 0,30 | 4,50 | 5,40 | 50,00 | 2 | |||
| TM.TD.M2.5.045.ITK …M2.5.045.ITK | M2,5 | M2,5x0,45; 2xD | 0,45 | 2,050 | 1,97 | 6,00 | 3,20 | 0,45 | 5,00 | 6,10 | 50,00 | 2 | |||
| TM.TD.M2.5.035.ITK …M2.5.035.ITK | M2,5 | M2,5x0,35; 2xD | 0,35 | 2,150 | 2,07 | 6,00 | 3,20 | 0,35 | 4,90 | 5,90 | 50,00 | 2 | |||
| TM.TD.M2.6.045.ITK …M2.6.045.ITK | M2,6 | M2,6x0,45; 2xD | 0,45 | 2,150 | 2,07 | 6,00 | 3,20 | 0,45 | 5,40 | 6,60 | 50,00 | 2 | |||
| TM.TD.M2.6.035.ITK …M2.6.035.ITK | M2,6 | M2,6x0,35; 2xD | 0,35 | 2,250 | 2,17 | 6,00 | 3,20 | 0,35 | 5,30 | 6,30 | 50,00 | 2 | |||
| TM.TD.M3.050.ITK …M3.050.ITK | M3 | M3x0,50; 2xD | 0,50 | 2,500 | 2,40 | 8,00 | 4,50 | 0,50 | 6,00 | 7,30 | 68,00 | 2 | |||
| TM.TD.M3.035.ITK …M3.035.ITK | M3 | M3x0,35; 2xD | 0,35 | 2,650 | 2,55 | 8,00 | 4,50 | 0,35 | 6,00 | 7,10 | 68,00 | 2 | |||
| TM.TD.M3.5.060.ITK …M3.5.060.ITK | M3,5 | M3,5x0,60; 2xD | 0,60 | 2,900 | 2,78 | 8,00 | 4,50 | 0,60 | 7,20 | 8,80 | 68,00 | 2 | |||
| TM.TD.M3.5.035.ITK …M3.5.035.ITK | M3,5 | M3,5x0,35; 2xD | 0,35 | 3,150 | 3,03 | 8,00 | 4,50 | 0,35 | 7,00 | 8,20 | 68,00 | 2 | |||
| TM.TD.M4.070.ITK …M4.070.ITK | M4 | M4x0,70; 2xD | 0,70 | 3,300 | 3,16 | 8,00 | 4,50 | 0,70 | 7,70 | 9,50 | 68,00 | 2 | |||
| TM.TD.M4.050.ITK …M4.050.ITK | M4 | M4x0,50; 2xD | 0,50 | 3,500 | 3,36 | 8,00 | 4,50 | 0,50 | 8,10 | 9,50 | 68,00 | 2 | |||
| TM.TD.M4.5.075.ITK …M4.5.075.ITK | M4,5 | M4,5x0,75; 2xD | 0,75 | 3,750 | 3,60 | 8,00 | 5,00 | 0,75 | 9,00 | 10,90 | 68,00 | 2 | |||
| TM.TD.M4.5.050.ITK …M4.5.050.ITK | M4,5 | M4,5x0,50; 2xD | 0,50 | 4,000 | 3,85 | 8,00 | 5,00 | 0,50 | 9,10 | 10,60 | 68,00 | 2 | |||
| TM.TD.M5.080.ITK …M5.080.ITK | M5 | M5x0,80; 2xD | 0,80 | 4,200 | 4,04 | 8,00 | 5,80 | 0,80 | 10,40 | 12,60 | 68,00 | 2 | |||
| TM.TD.M5.050.ITK …M5.050.ITK | M5 | M5x0,50; 2xD | 0,50 | 4,500 | 4,34 | 8,00 | 5,80 | 0,50 | 10,10 | 11,80 | 68,00 | 2 | |||
| TM.TD.M6.120.ITK …M6.120.ITK | M6 | M6x1,20; 2xD | 1,00 | 5,000 | 4,80 | 10,00 | 6,60 | 1,00 | 12,10 | 14,60 | 84,00 | 2 | |||
| TM.TD.M6.075.ITK …M6.075.ITK | M6 | M6x0,75; 2xD | 0,75 | 5,250 | 5,05 | 10,00 | 6,60 | 0,75 | 12,10 | 14,30 | 84,00 | 2 | |||
| TM.TD.M6.050.ITK …M6.050.ITK | M6 | M6x0,50; 2xD | 0,50 | 5,500 | 5,30 | 10,00 | 6,60 | 0,50 | 12,10 | 14,00 | 84,00 | 2 | |||
| TM.TD.M7.100.ITK …M7.100.ITK | M7 | M7x1,00; 2xD | 1,00 | 6,000 | 5,77 | 10,00 | 8,00 | 1,00 | 14,10 | 16,80 | 84,00 | 2 | |||
| TM.TD.M7.075.ITK …M7.075.ITK | M7 | M7x0,75; 2xD | 0,75 | 6,250 | 6,02 | 10,00 | 8,00 | 0,75 | 14,30 | 16,70 | 84,00 | 2 | |||
| TM.TD.M8.125.ITK …M8.125.ITK | M8 | M8x1,25; 2xD | 1,25 | 6,750 | 6,50 | 12,00 | 9,00 | 1,25 | 16,30 | 19,60 | 101,00 | 2 | |||
| TM.TD.M8.100.ITK …M8.100.ITK | M8 | M8x1,00; 2xD | 1,00 | 7,000 | 6,75 | 12,00 | 9,00 | 1,00 | 16,10 | 19,00 | 101,00 | 2 | |||
| TM.TD.M8.075.ITK …M8.075.ITK | M8 | M8x0,75; 2xD | 0,75 | 7,250 | 7,00 | 12,00 | 9,00 | 0,75 | 15,80 | 18,40 | 101,00 | 2 | |||
| TM.TD.M8.050.ITK …M8.050.ITK | M8 | M8x0,50; 2xD | 0,50 | 7,500 | 7,25 | 12,00 | 9,00 | 0,50 | 16,10 | 18,40 | 101,00 | 2 |
