ACTIONMILL Trochoid cooled torisch (mit ER)
Fräsen
Marke: ACTIONMILL

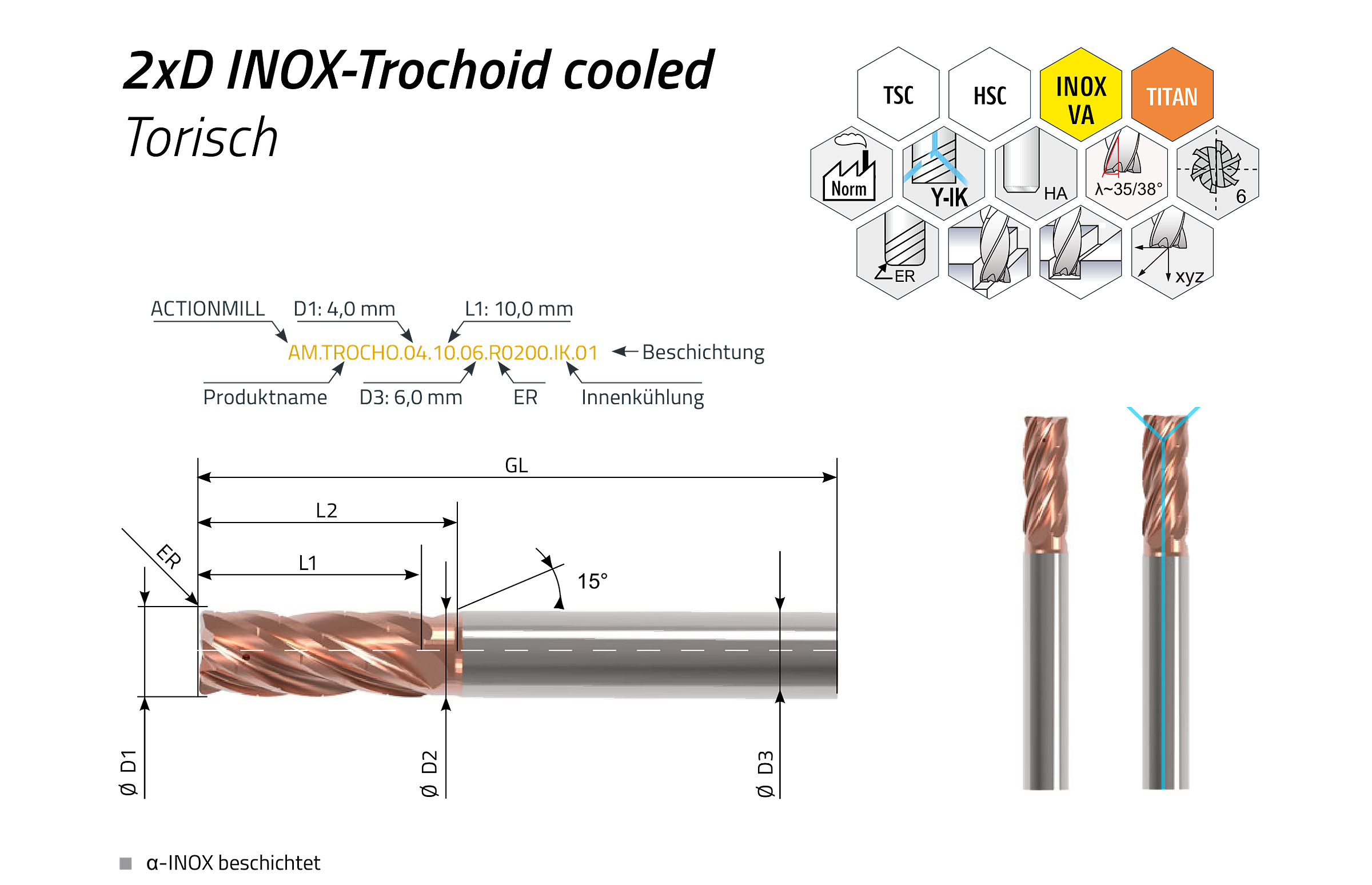

Der ACTIONMILL Trochoid cooled torisch kombiniert die innenliegende Kühlmittelzufuhr mit Y-Austritt und den definierten Eckenradius (ER) am trochoidalen Schaftfräser von Ø 4 bis Ø 16 mm. Die Kühlung führt Späne sicher aus dem Eingriff, der Eckenradius stabilisiert die Fräserecke und verlängert die Standzeit beim Schruppen schwerer Werkstoffe. Sechs ungleich geteilte Schneiden mit Spanteilergeometrie, 2xD oder 3xD Schneidenlänge und werkstoffspezifische Beschichtungen (α-INOX, β-TITAN, γ-Steel) decken Edelstahl, Aluminium- und Titanlegierungen sowie Stähle und Guss ab.
Kurzbeschreibung
- Hochleistungswerkzeug zur trochoidalen Bearbeitung mit Y-Förmige Integrierte Kühlung
- Vibrationsfreie Bearbeitung durch ungleiche Teilung
- Eckenradien stabilisieren den Fräser zusätzlich
- Spezielle Schneidkantenausführung zur Schwingungsdämpfung
Artikel Varianten
Artikel (54)

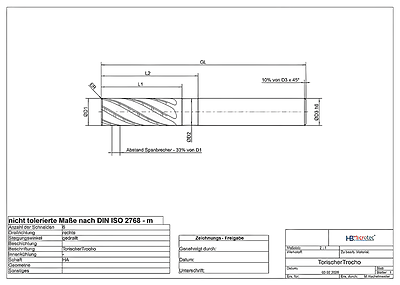

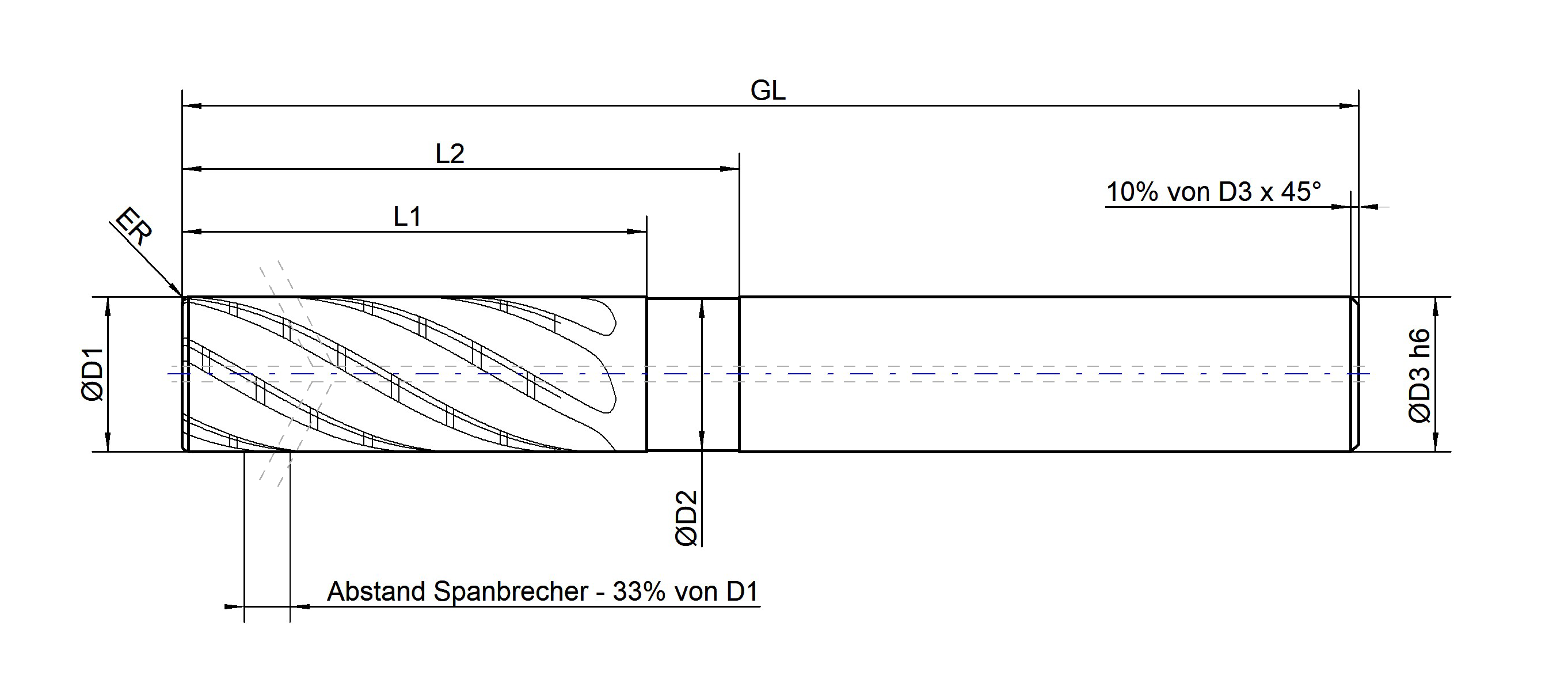

| Artikelnummer |
D1
(mm)
|
D1
(inch)
|
D2
(mm)
|
D3 h6
(mm)
|
L1
(mm)
|
L2
(mm)
|
ER
(mm)
|
GL
(mm)
|
Z
(Stk.)
|
Bestand
(Stk.)
|
Preis
(netto)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AM.TROCHO.03968.10.06.R0254.IK.01 …03968.10.06.R0254.IK.01 | 3,968 | 5/32" | 3,80 | 6,00 | 10,00 | 18,00 | 0,25 | 58,00 | 6 | |||
| AM.TROCHO.04.10.06.R0200.IK.01 …04.10.06.R0200.IK.01 | 4,000 | — | 3,80 | 6,00 | 10,00 | 18,00 | 0,20 | 58,00 | 6 | |||
| AM.TROCHO.04.10.06.R0300.IK.01 …04.10.06.R0300.IK.01 | 4,000 | — | 3,80 | 6,00 | 10,00 | 18,00 | 0,30 | 58,00 | 6 | |||
| AM.TROCHO.04762.14.06.R0254.IK.01 …04762.14.06.R0254.IK.01 | 4,762 | 3/16" | 4,50 | 6,00 | 14,00 | 20,00 | 0,25 | 58,00 | 6 | |||
| AM.TROCHO.05.14.06.R0200.IK.01 …05.14.06.R0200.IK.01 | 5,000 | — | 4,80 | 6,00 | 14,00 | 20,00 | 0,20 | 58,00 | 6 | |||
| AM.TROCHO.05.14.06.R0300.IK.01 …05.14.06.R0300.IK.01 | 5,000 | — | 4,80 | 6,00 | 14,00 | 20,00 | 0,30 | 58,00 | 6 | |||
| AM.TROCHO.05556.14.06.R0254.IK.01 …05556.14.06.R0254.IK.01 | 5,556 | 7/32" | 5,20 | 6,00 | 14,00 | 22,00 | 0,25 | 58,00 | 6 | |||
| AM.TROCHO.06.14.06.R0200.IK.01 …06.14.06.R0200.IK.01 | 6,000 | — | 5,70 | 6,00 | 14,00 | 22,00 | 0,20 | 58,00 | 6 | |||
| AM.TROCHO.06.14.06.R0300.IK.01 …06.14.06.R0300.IK.01 | 6,000 | — | 5,70 | 6,00 | 14,00 | 22,00 | 0,30 | 58,00 | 6 | |||
| AM.TROCHO.06.14.06.R0500.IK.01 …06.14.06.R0500.IK.01 | 6,000 | — | 5,70 | 6,00 | 14,00 | 22,00 | 0,50 | 58,00 | 6 | |||
| AM.TROCHO.0635.14.08.R0254.IK.01 …0635.14.08.R0254.IK.01 | 6,350 | 1/4" | 6,00 | 8,00 | 14,00 | 22,00 | 0,25 | 64,00 | 6 | |||
| AM.TROCHO.0635.14.08.R0508.IK.01 …0635.14.08.R0508.IK.01 | 6,350 | 1/4" | 6,00 | 8,00 | 14,00 | 22,00 | 0,58 | 64,00 | 6 | |||
| AM.TROCHO.07144.18.08.R0254.IK.01 …07144.18.08.R0254.IK.01 | 7,144 | 9/32" | 6,90 | 8,00 | 18,00 | 26,00 | 0,25 | 64,00 | 6 | |||
| AM.TROCHO.07144.18.08.R0508.IK.01 …07144.18.08.R0508.IK.01 | 7,144 | 9/32" | 6,90 | 8,00 | 18,00 | 26,00 | 0,58 | 64,00 | 6 | |||
| AM.TROCHO.07144.18.08.R0762.IK.01 …07144.18.08.R0762.IK.01 | 7,144 | 9/32" | 6,90 | 8,00 | 18,00 | 26,00 | 0,76 | 64,00 | 6 | |||
| AM.TROCHO.07938.18.08.R0254.IK.01 …07938.18.08.R0254.IK.01 | 7,938 | 5/16" | 7,80 | 8,00 | 18,00 | 26,00 | 0,25 | 64,00 | 6 | |||
| AM.TROCHO.07938.18.08.R0508.IK.01 …07938.18.08.R0508.IK.01 | 7,938 | 5/16" | 7,80 | 8,00 | 18,00 | 26,00 | 0,58 | 64,00 | 6 | |||
| AM.TROCHO.07938.18.08.R0762.IK.01 …07938.18.08.R0762.IK.01 | 7,938 | 5/16" | 7,80 | 8,00 | 18,00 | 26,00 | 0,76 | 64,00 | 6 | |||
| AM.TROCHO.08.18.08.R0500.IK.01 …08.18.08.R0500.IK.01 | 8,000 | — | 7,80 | 8,00 | 18,00 | 26,00 | 0,50 | 64,00 | 6 | |||
| AM.TROCHO.08.18.08.R0750.IK.01 …08.18.08.R0750.IK.01 | 8,000 | — | 7,80 | 8,00 | 18,00 | 26,00 | 0,75 | 64,00 | 6 | |||
| AM.TROCHO.08.18.08.R1000.IK.01 …08.18.08.R1000.IK.01 | 8,000 | — | 7,80 | 8,00 | 18,00 | 26,00 | 1,00 | 64,00 | 6 | |||
| AM.TROCHO.09525.22.10.R0508.IK.01 …09525.22.10.R0508.IK.01 | 9,525 | 3/8" | 9,20 | 10,00 | 22,00 | 32,00 | 0,58 | 73,00 | 6 | |||
| AM.TROCHO.09525.22.10.R0762.IK.01 …09525.22.10.R0762.IK.01 | 9,525 | 3/8" | 9,20 | 10,00 | 22,00 | 32,00 | 0,76 | 73,00 | 6 | |||
| AM.TROCHO.09525.22.10.R1016.IK.01 …09525.22.10.R1016.IK.01 | 9,525 | 3/8" | 9,20 | 10,00 | 22,00 | 32,00 | 1,16 | 73,00 | 6 | |||
| AM.TROCHO.10.22.10.R0500.IK.01 …10.22.10.R0500.IK.01 | 10,000 | — | 9,70 | 10,00 | 22,00 | 32,00 | 0,50 | 73,00 | 6 | |||
| AM.TROCHO.10.22.10.R0750.IK.01 …10.22.10.R0750.IK.01 | 10,000 | — | 9,70 | 10,00 | 22,00 | 32,00 | 0,75 | 73,00 | 6 | |||
| AM.TROCHO.10.22.10.R1000.IK.01 …10.22.10.R1000.IK.01 | 10,000 | — | 9,70 | 10,00 | 22,00 | 32,00 | 1,00 | 73,00 | 6 | |||
| AM.TROCHO.10.22.10.R1250.IK.01 …10.22.10.R1250.IK.01 | 10,000 | — | 9,70 | 10,00 | 22,00 | 32,00 | 1,25 | 73,00 | 6 | |||
| AM.TROCHO.111125.26.12.R0508.IK.01 …111125.26.12.R0508.IK.01 | 11,113 | 7/16" | 10,80 | 12,00 | 26,00 | 36,00 | 0,58 | 84,00 | 6 | |||
| AM.TROCHO.111125.26.12.R0762.IK.01 …111125.26.12.R0762.IK.01 | 11,113 | 7/16" | 10,80 | 12,00 | 26,00 | 36,00 | 0,76 | 84,00 | 6 | |||
| AM.TROCHO.111125.26.12.R1016.IK.01 …111125.26.12.R1016.IK.01 | 11,113 | 7/16" | 10,80 | 12,00 | 26,00 | 36,00 | 1,16 | 84,00 | 6 | |||
| AM.TROCHO.12.26.12.R0500.IK.01 …12.26.12.R0500.IK.01 | 12,000 | — | 11,70 | 12,00 | 26,00 | 36,00 | 0,50 | 84,00 | 6 | |||
| AM.TROCHO.12.26.12.R0750.IK.01 …12.26.12.R0750.IK.01 | 12,000 | — | 11,70 | 12,00 | 26,00 | 36,00 | 0,75 | 84,00 | 6 | |||
| AM.TROCHO.12.26.12.R1000.IK.01 …12.26.12.R1000.IK.01 | 12,000 | — | 11,70 | 12,00 | 26,00 | 36,00 | 1,00 | 84,00 | 6 | |||
| AM.TROCHO.12.26.12.R1250.IK.01 …12.26.12.R1250.IK.01 | 12,000 | — | 11,70 | 12,00 | 26,00 | 36,00 | 1,25 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R0508.IK.01 …12700.28.14.R0508.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 0,58 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R0762.IK.01 …12700.28.14.R0762.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 0,76 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R1016.IK.01 …12700.28.14.R1016.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 1,16 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R1270.IK.01 …12700.28.14.R1270.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 1,27 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R1524.IK.01 …12700.28.14.R1524.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 1,52 | 84,00 | 6 | |||
| AM.TROCHO.14.31.14.R1000.IK.01 …14.31.14.R1000.IK.01 | 14,000 | — | 13,70 | 14,00 | 31,00 | 40,00 | 1,00 | 84,00 | 6 | |||
| AM.TROCHO.14.31.14.R1250.IK.01 …14.31.14.R1250.IK.01 | 14,000 | — | 13,70 | 14,00 | 31,00 | 40,00 | 1,25 | 84,00 | 6 | |||
| AM.TROCHO.14.31.14.R1500.IK.01 …14.31.14.R1500.IK.01 | 14,000 | — | 13,70 | 14,00 | 31,00 | 40,00 | 1,50 | 84,00 | 6 | |||
| AM.TROCHO.142875.32.16.R0762.IK.01 …142875.32.16.R0762.IK.01 | 14,288 | 9/16" | 13,90 | 16,00 | 32,00 | 40,00 | 0,76 | 83,00 | 6 | |||
| AM.TROCHO.142875.32.16.R1016.IK.01 …142875.32.16.R1016.IK.01 | 14,288 | 9/16" | 13,90 | 16,00 | 32,00 | 40,00 | 1,16 | 83,00 | 6 | |||
| AM.TROCHO.142875.32.16.R1270.IK.01 …142875.32.16.R1270.IK.01 | 14,288 | 9/16" | 13,90 | 16,00 | 32,00 | 40,00 | 1,27 | 83,00 | 6 | |||
| AM.TROCHO.142875.32.16.R1524.IK.01 …142875.32.16.R1524.IK.01 | 14,288 | 9/16" | 13,90 | 16,00 | 32,00 | 40,00 | 1,52 | 83,00 | 6 | |||
| AM.TROCHO.15875.35.16.R0762.IK.01 …15875.35.16.R0762.IK.01 | 15,875 | 5/8" | 15,50 | 16,00 | 35,00 | 43,00 | 0,76 | 83,00 | 6 | |||
| AM.TROCHO.15875.35.16.R1016.IK.01 …15875.35.16.R1016.IK.01 | 15,875 | 5/8" | 15,50 | 16,00 | 35,00 | 43,00 | 1,16 | 83,00 | 6 | |||
| AM.TROCHO.15875.35.16.R1270.IK.01 …15875.35.16.R1270.IK.01 | 15,875 | 5/8" | 15,50 | 16,00 | 35,00 | 43,00 | 1,27 | 83,00 | 6 | |||
| AM.TROCHO.15875.35.16.R1524.IK.01 …15875.35.16.R1524.IK.01 | 15,875 | 5/8" | 15,50 | 16,00 | 35,00 | 43,00 | 1,52 | 83,00 | 6 | |||
| AM.TROCHO.16.35.16.R1000.IK.01 …16.35.16.R1000.IK.01 | 16,000 | — | 15,70 | 16,00 | 35,00 | 43,00 | 1,00 | 83,00 | 6 | |||
| AM.TROCHO.16.35.16.R1250.IK.01 …16.35.16.R1250.IK.01 | 16,000 | — | 15,70 | 16,00 | 35,00 | 43,00 | 1,25 | 83,00 | 6 | |||
| AM.TROCHO.16.35.16.R1500.IK.01 …16.35.16.R1500.IK.01 | 16,000 | — | 15,70 | 16,00 | 35,00 | 43,00 | 1,50 | 83,00 | 6 |
