ACTIONMILL Trochoid
Frézování
Značka: ACTIONMILL

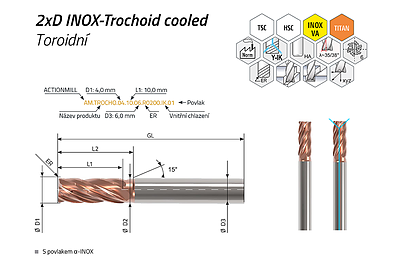

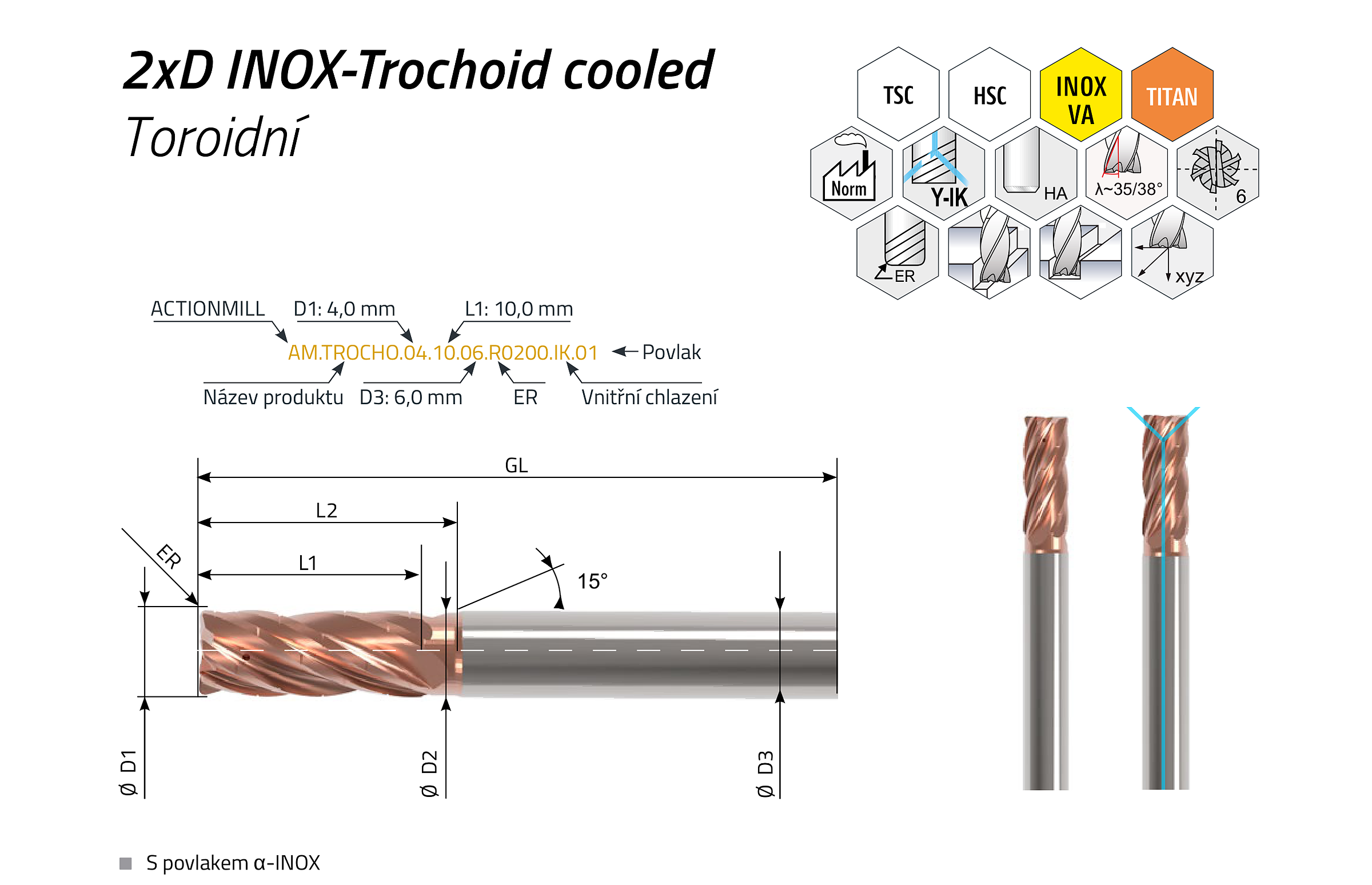

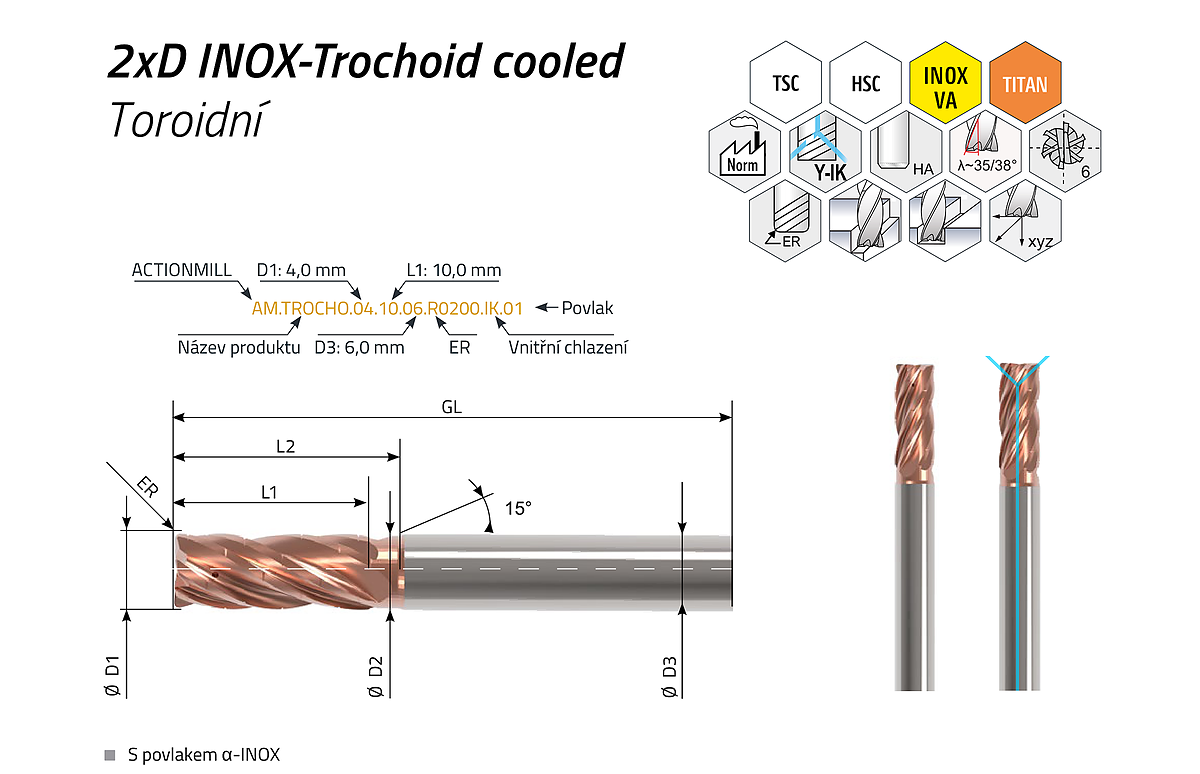

ACTIONMILL Trochoid je šestibřitá stopková fréza od Ø 3 do Ø 16 mm pro trochoidní obrábění kapes a kontur – s ostrým rohem nebo s definovaným rádiusem rohu (toroidní), který frézu dodatečně stabilizuje a zvyšuje trvanlivost nástroje. Nerovnoměrná rozteč a speciální úprava řezných hran tlumí vibrace, geometrie s děliči třísek zajišťuje procesně spolehlivé hrubování; k dispozici s délkou břitu 2xD až 5xD, ve verzích 2xD a 3xD také s vnitřním přívodem chladicí kapaliny a výstupem Y přímo u břitu. Podle obráběného materiálu k dispozici s povlaky α-INOX, β-TITAN a γ-Steel – pro nerezové oceli, slitiny hliníku a titanu i oceli a litinu.
Stručný popis
- Šestibřité TSC frézy od Ø3,0 mm do Ø16,0 mm
- K dispozici s délkou břitu 2xD; 3xD; 4xD a 5xD
- Obrábění bez vibrací díky nerovnoměrné rozteči a speciálnímu provedení řezných hran pro tlumení chvění
- K dispozici s rádiusy rohu i s ostře provedeným rohem frézy
- K dispozici s integrovaným chlazením typu Y nebo bez něj
Varianty provedení
Položky (54)
| Katalogové číslo |
D1
(mm)
|
D1
(inch)
|
D2
(mm)
|
D3 h6
(mm)
|
L1
(mm)
|
L2
(mm)
|
ER
(mm)
|
GL
(mm)
|
Z
(ks)
|
Skladem
(ks)
|
Cena
(bez DPH)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AM.TROCHO.03968.10.06.R0254.IK.01 …03968.10.06.R0254.IK.01 | 3,968 | 5/32" | 3,80 | 6,00 | 10,00 | 18,00 | 0,25 | 58,00 | 6 | |||
| AM.TROCHO.04.10.06.R0200.IK.01 …04.10.06.R0200.IK.01 | 4,000 | — | 3,80 | 6,00 | 10,00 | 18,00 | 0,20 | 58,00 | 6 | |||
| AM.TROCHO.04.10.06.R0300.IK.01 …04.10.06.R0300.IK.01 | 4,000 | — | 3,80 | 6,00 | 10,00 | 18,00 | 0,30 | 58,00 | 6 | |||
| AM.TROCHO.04762.14.06.R0254.IK.01 …04762.14.06.R0254.IK.01 | 4,762 | 3/16" | 4,50 | 6,00 | 14,00 | 20,00 | 0,25 | 58,00 | 6 | |||
| AM.TROCHO.05.14.06.R0200.IK.01 …05.14.06.R0200.IK.01 | 5,000 | — | 4,80 | 6,00 | 14,00 | 20,00 | 0,20 | 58,00 | 6 | |||
| AM.TROCHO.05.14.06.R0300.IK.01 …05.14.06.R0300.IK.01 | 5,000 | — | 4,80 | 6,00 | 14,00 | 20,00 | 0,30 | 58,00 | 6 | |||
| AM.TROCHO.05556.14.06.R0254.IK.01 …05556.14.06.R0254.IK.01 | 5,556 | 7/32" | 5,20 | 6,00 | 14,00 | 22,00 | 0,25 | 58,00 | 6 | |||
| AM.TROCHO.06.14.06.R0200.IK.01 …06.14.06.R0200.IK.01 | 6,000 | — | 5,70 | 6,00 | 14,00 | 22,00 | 0,20 | 58,00 | 6 | |||
| AM.TROCHO.06.14.06.R0300.IK.01 …06.14.06.R0300.IK.01 | 6,000 | — | 5,70 | 6,00 | 14,00 | 22,00 | 0,30 | 58,00 | 6 | |||
| AM.TROCHO.06.14.06.R0500.IK.01 …06.14.06.R0500.IK.01 | 6,000 | — | 5,70 | 6,00 | 14,00 | 22,00 | 0,50 | 58,00 | 6 | |||
| AM.TROCHO.0635.14.08.R0254.IK.01 …0635.14.08.R0254.IK.01 | 6,350 | 1/4" | 6,00 | 8,00 | 14,00 | 22,00 | 0,25 | 64,00 | 6 | |||
| AM.TROCHO.0635.14.08.R0508.IK.01 …0635.14.08.R0508.IK.01 | 6,350 | 1/4" | 6,00 | 8,00 | 14,00 | 22,00 | 0,51 | 64,00 | 6 | |||
| AM.TROCHO.07144.18.08.R0254.IK.01 …07144.18.08.R0254.IK.01 | 7,144 | 9/32" | 6,90 | 8,00 | 18,00 | 26,00 | 0,25 | 64,00 | 6 | |||
| AM.TROCHO.07144.18.08.R0508.IK.01 …07144.18.08.R0508.IK.01 | 7,144 | 9/32" | 6,90 | 8,00 | 18,00 | 26,00 | 0,51 | 64,00 | 6 | |||
| AM.TROCHO.07144.18.08.R0762.IK.01 …07144.18.08.R0762.IK.01 | 7,144 | 9/32" | 6,90 | 8,00 | 18,00 | 26,00 | 0,76 | 64,00 | 6 | |||
| AM.TROCHO.07938.18.08.R0254.IK.01 …07938.18.08.R0254.IK.01 | 7,938 | 5/16" | 7,80 | 8,00 | 18,00 | 26,00 | 0,25 | 64,00 | 6 | |||
| AM.TROCHO.07938.18.08.R0508.IK.01 …07938.18.08.R0508.IK.01 | 7,938 | 5/16" | 7,80 | 8,00 | 18,00 | 26,00 | 0,51 | 64,00 | 6 | |||
| AM.TROCHO.07938.18.08.R0762.IK.01 …07938.18.08.R0762.IK.01 | 7,938 | 5/16" | 7,80 | 8,00 | 18,00 | 26,00 | 0,76 | 64,00 | 6 | |||
| AM.TROCHO.08.18.08.R0500.IK.01 …08.18.08.R0500.IK.01 | 8,000 | — | 7,80 | 8,00 | 18,00 | 26,00 | 0,50 | 64,00 | 6 | |||
| AM.TROCHO.08.18.08.R0750.IK.01 …08.18.08.R0750.IK.01 | 8,000 | — | 7,80 | 8,00 | 18,00 | 26,00 | 0,75 | 64,00 | 6 | |||
| AM.TROCHO.08.18.08.R1000.IK.01 …08.18.08.R1000.IK.01 | 8,000 | — | 7,80 | 8,00 | 18,00 | 26,00 | 1,00 | 64,00 | 6 | |||
| AM.TROCHO.09525.22.10.R0508.IK.01 …09525.22.10.R0508.IK.01 | 9,525 | 3/8" | 9,20 | 10,00 | 22,00 | 32,00 | 0,51 | 73,00 | 6 | |||
| AM.TROCHO.09525.22.10.R0762.IK.01 …09525.22.10.R0762.IK.01 | 9,525 | 3/8" | 9,20 | 10,00 | 22,00 | 32,00 | 0,76 | 73,00 | 6 | |||
| AM.TROCHO.09525.22.10.R1016.IK.01 …09525.22.10.R1016.IK.01 | 9,525 | 3/8" | 9,20 | 10,00 | 22,00 | 32,00 | 1,02 | 73,00 | 6 | |||
| AM.TROCHO.10.22.10.R0500.IK.01 …10.22.10.R0500.IK.01 | 10,000 | — | 9,70 | 10,00 | 22,00 | 32,00 | 0,50 | 73,00 | 6 | |||
| AM.TROCHO.10.22.10.R0750.IK.01 …10.22.10.R0750.IK.01 | 10,000 | — | 9,70 | 10,00 | 22,00 | 32,00 | 0,75 | 73,00 | 6 | |||
| AM.TROCHO.10.22.10.R1000.IK.01 …10.22.10.R1000.IK.01 | 10,000 | — | 9,70 | 10,00 | 22,00 | 32,00 | 1,00 | 73,00 | 6 | |||
| AM.TROCHO.10.22.10.R1250.IK.01 …10.22.10.R1250.IK.01 | 10,000 | — | 9,70 | 10,00 | 22,00 | 32,00 | 1,25 | 73,00 | 6 | |||
| AM.TROCHO.111125.26.12.R0508.IK.01 …111125.26.12.R0508.IK.01 | 11,113 | 7/16" | 10,80 | 12,00 | 26,00 | 36,00 | 0,51 | 84,00 | 6 | |||
| AM.TROCHO.111125.26.12.R0762.IK.01 …111125.26.12.R0762.IK.01 | 11,113 | 7/16" | 10,80 | 12,00 | 26,00 | 36,00 | 0,76 | 84,00 | 6 | |||
| AM.TROCHO.111125.26.12.R1016.IK.01 …111125.26.12.R1016.IK.01 | 11,113 | 7/16" | 10,80 | 12,00 | 26,00 | 36,00 | 1,02 | 84,00 | 6 | |||
| AM.TROCHO.12.26.12.R0500.IK.01 …12.26.12.R0500.IK.01 | 12,000 | — | 11,70 | 12,00 | 26,00 | 36,00 | 0,50 | 84,00 | 6 | |||
| AM.TROCHO.12.26.12.R0750.IK.01 …12.26.12.R0750.IK.01 | 12,000 | — | 11,70 | 12,00 | 26,00 | 36,00 | 0,75 | 84,00 | 6 | |||
| AM.TROCHO.12.26.12.R1000.IK.01 …12.26.12.R1000.IK.01 | 12,000 | — | 11,70 | 12,00 | 26,00 | 36,00 | 1,00 | 84,00 | 6 | |||
| AM.TROCHO.12.26.12.R1250.IK.01 …12.26.12.R1250.IK.01 | 12,000 | — | 11,70 | 12,00 | 26,00 | 36,00 | 1,25 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R0508.IK.01 …12700.28.14.R0508.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 0,51 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R0762.IK.01 …12700.28.14.R0762.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 0,76 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R1016.IK.01 …12700.28.14.R1016.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 1,02 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R1270.IK.01 …12700.28.14.R1270.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 1,27 | 84,00 | 6 | |||
| AM.TROCHO.12700.28.14.R1524.IK.01 …12700.28.14.R1524.IK.01 | 12,700 | 1/2" | 12,40 | 14,00 | 28,00 | 36,00 | 1,52 | 84,00 | 6 | |||
| AM.TROCHO.14.31.14.R1000.IK.01 …14.31.14.R1000.IK.01 | 14,000 | — | 13,70 | 14,00 | 31,00 | 40,00 | 1,00 | 84,00 | 6 | |||
| AM.TROCHO.14.31.14.R1250.IK.01 …14.31.14.R1250.IK.01 | 14,000 | — | 13,70 | 14,00 | 31,00 | 40,00 | 1,25 | 84,00 | 6 | |||
| AM.TROCHO.14.31.14.R1500.IK.01 …14.31.14.R1500.IK.01 | 14,000 | — | 13,70 | 14,00 | 31,00 | 40,00 | 1,50 | 84,00 | 6 | |||
| AM.TROCHO.142875.32.16.R0762.IK.01 …142875.32.16.R0762.IK.01 | 14,288 | 9/16" | 13,90 | 16,00 | 32,00 | 40,00 | 0,76 | 83,00 | 6 | |||
| AM.TROCHO.142875.32.16.R1016.IK.01 …142875.32.16.R1016.IK.01 | 14,288 | 9/16" | 13,90 | 16,00 | 32,00 | 40,00 | 1,02 | 83,00 | 6 | |||
| AM.TROCHO.142875.32.16.R1270.IK.01 …142875.32.16.R1270.IK.01 | 14,288 | 9/16" | 13,90 | 16,00 | 32,00 | 40,00 | 1,27 | 83,00 | 6 | |||
| AM.TROCHO.142875.32.16.R1524.IK.01 …142875.32.16.R1524.IK.01 | 14,288 | 9/16" | 13,90 | 16,00 | 32,00 | 40,00 | 1,52 | 83,00 | 6 | |||
| AM.TROCHO.15875.35.16.R0762.IK.01 …15875.35.16.R0762.IK.01 | 15,875 | 5/8" | 15,50 | 16,00 | 35,00 | 43,00 | 0,76 | 83,00 | 6 | |||
| AM.TROCHO.15875.35.16.R1016.IK.01 …15875.35.16.R1016.IK.01 | 15,875 | 5/8" | 15,50 | 16,00 | 35,00 | 43,00 | 1,02 | 83,00 | 6 | |||
| AM.TROCHO.15875.35.16.R1270.IK.01 …15875.35.16.R1270.IK.01 | 15,875 | 5/8" | 15,50 | 16,00 | 35,00 | 43,00 | 1,27 | 83,00 | 6 | |||
| AM.TROCHO.15875.35.16.R1524.IK.01 …15875.35.16.R1524.IK.01 | 15,875 | 5/8" | 15,50 | 16,00 | 35,00 | 43,00 | 1,52 | 83,00 | 6 | |||
| AM.TROCHO.16.35.16.R1000.IK.01 …16.35.16.R1000.IK.01 | 16,000 | — | 15,70 | 16,00 | 35,00 | 43,00 | 1,00 | 83,00 | 6 | |||
| AM.TROCHO.16.35.16.R1250.IK.01 …16.35.16.R1250.IK.01 | 16,000 | — | 15,70 | 16,00 | 35,00 | 43,00 | 1,25 | 83,00 | 6 | |||
| AM.TROCHO.16.35.16.R1500.IK.01 …16.35.16.R1500.IK.01 | 16,000 | — | 15,70 | 16,00 | 35,00 | 43,00 | 1,50 | 83,00 | 6 |
