ACTIONMILL Quarter-Chamfer
Purseenpoisto
Tuotemerkki: ACTIONMILL

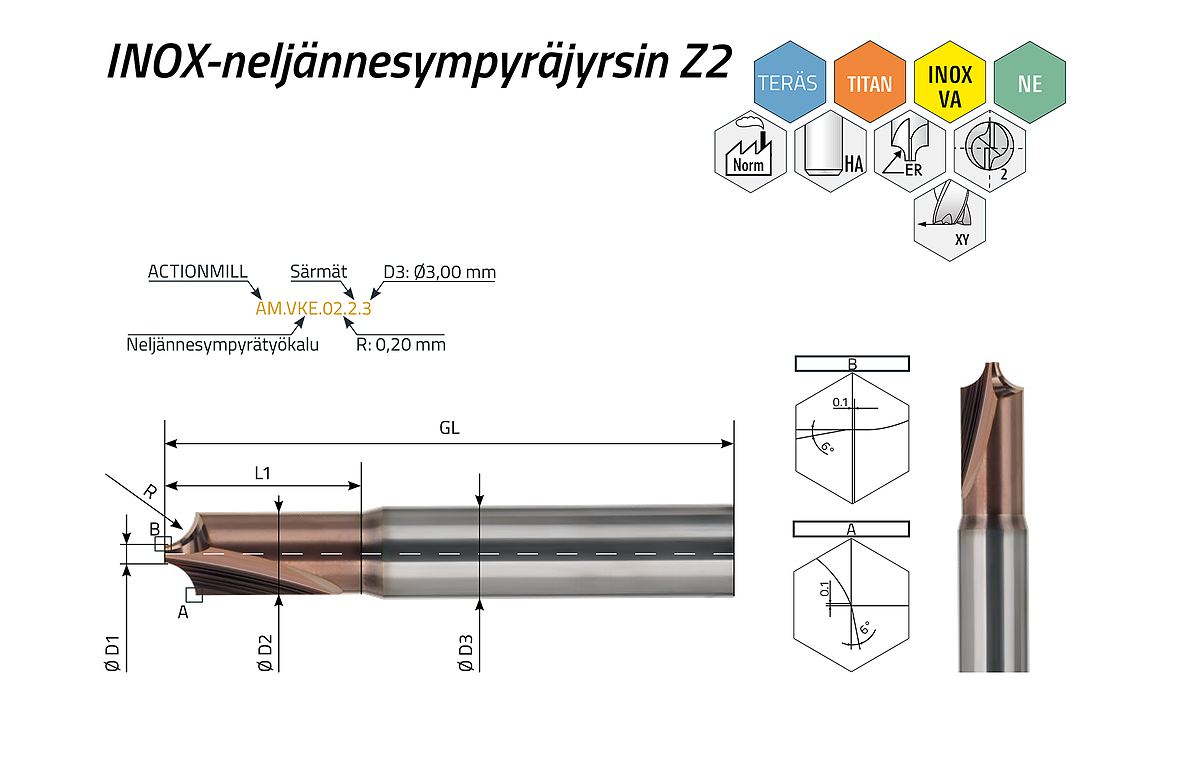

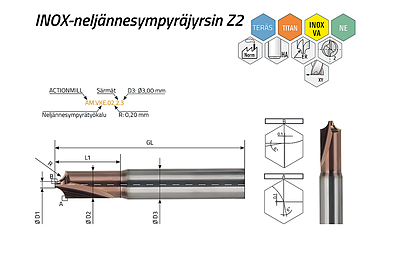

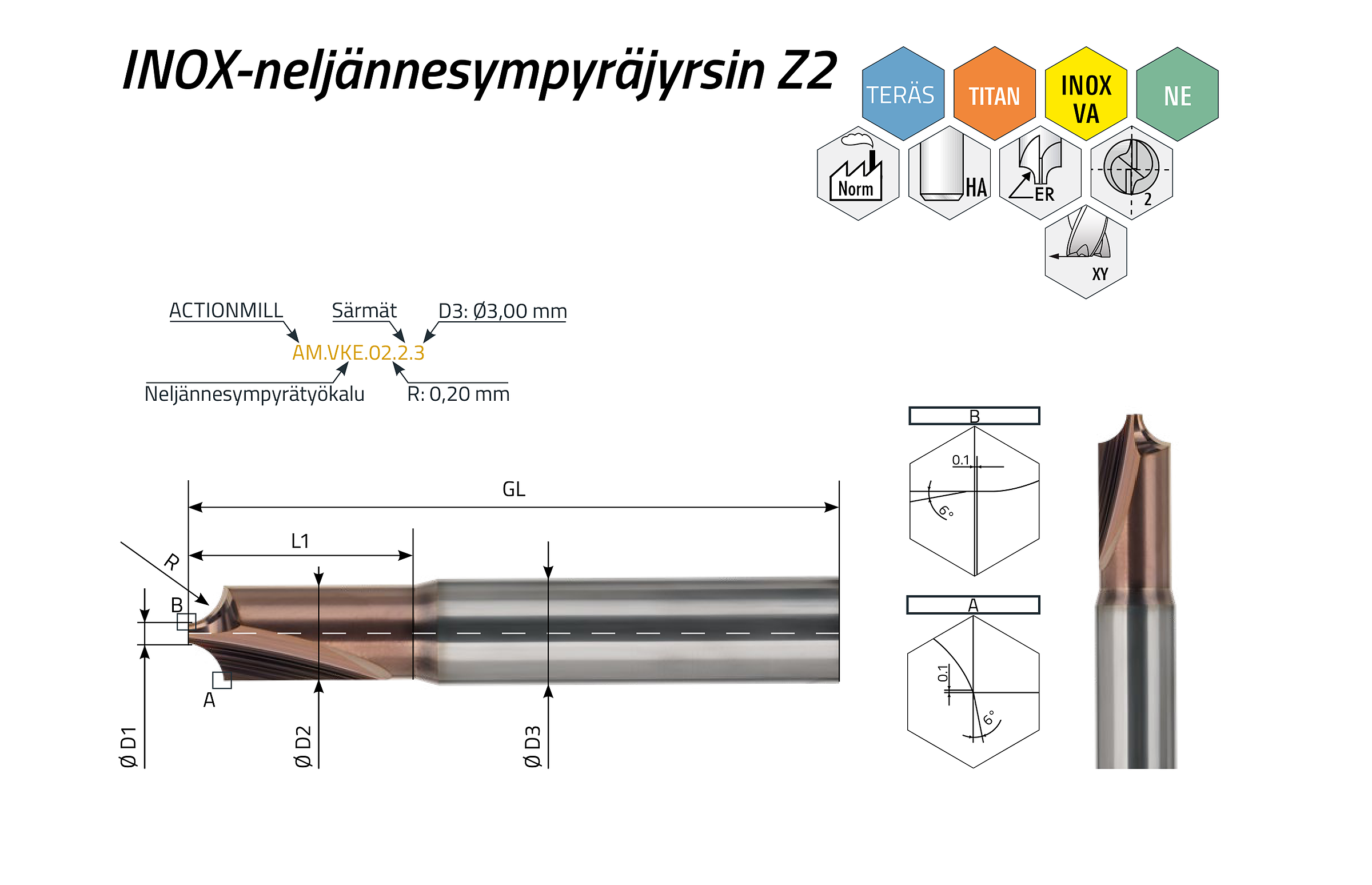

ACTIONMILL Quarter-Chamfer on neljännesympyräjyrsin alueelle R 0,2 mm – R 3,0 mm sisäsäteiden suoraan jyrsintään ja purseenpoistoon. Saatavana kaksisärmäisenä (Z2), jossa on enemmän lastutilaa, tai kolmisärmäisenä (Z3) parempaa pinnanlaatua varten. Molempien päiden 4°–6° kevennys estää sekundääripurseet, joten säde syntyy yhdellä vedolla ilman rivijyrsintää. α-INOX-pinnoite ja vahvistettu h6-varsi lämpöshokkia kestävästä hienorakeisesta täyskovametallista sopivat ruostumattomille teräksille, CoCr- ja titaaniseoksille, teräksille, valuraudalle, alumiinille ja muoveille.
Lyhyt kuvaus
- Mikroneljännesympyräjyrsimet kahdella tai kolmella särmällä, alueelle R0,2 mm – R3,0 mm
- Pienet sisähalkaisijat mahdollistavat kaikkein pienimpien osien jyrsinnän
- Säteen suora jyrsintä ilman muotopinnan rivijyrsintää
- 4°–6° kevennys molemmissa päissä estää sekundääripurseet
- Kromittomat pinnoitteet
- Yleiskäyttöinen
Tuoteversiot
Tuote (9)
| Tuotenumero |
D1
(mm)
|
D2
(mm)
|
D3 h6
(mm)
|
L1
(mm)
|
R
(mm)
|
ER
(mm)
|
GL
(mm)
|
Z
(kpl)
|
Varastosaldo
(kpl)
|
Hinta
(veroton)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| AM.VKE.02.2.3 …02.2.3 | 0,500 | 1,00 | 3,00 | 4,00 | 0,20 | 0,20 | 50,00 | 2 | |||
| AM.VKE.03.2.3 …03.2.3 | 0,500 | 1,25 | 3,00 | 4,00 | 0,30 | 0,30 | 50,00 | 2 | |||
| AM.VKE.04.2.3 …04.2.3 | 0,500 | 1,40 | 3,00 | 5,00 | 0,40 | 0,40 | 50,00 | 2 | |||
| AM.VKE.05.2.3 …05.2.3 | 0,500 | 1,60 | 3,00 | 6,00 | 0,50 | 0,50 | 50,00 | 2 | |||
| AM.VKE.10.2.3 …10.2.3 | 0,800 | 2,80 | 3,00 | 8,00 | 1,00 | 1,00 | 50,00 | 2 | |||
| AM.VKE.15.2.6 …15.2.6 | 1,500 | 4,40 | 6,00 | 12,00 | 1,50 | 1,50 | 50,00 | 2 | |||
| AM.VKE.20.2.6 …20.2.6 | 1,500 | 5,30 | 6,00 | 14,00 | 2,00 | 2,00 | 50,00 | 2 | |||
| AM.VKE.25.2.8 …25.2.8 | 1,500 | 6,20 | 8,00 | 16,00 | 2,50 | 2,50 | 60,00 | 2 | |||
| AM.VKE.30.2.8 …30.2.8 | 1,500 | 7,10 | 8,00 | 17,00 | 3,00 | 3,00 | 60,00 | 2 |
