ACTIONMILL Quarter-Chamfer
Odjehlování
Značka: ACTIONMILL

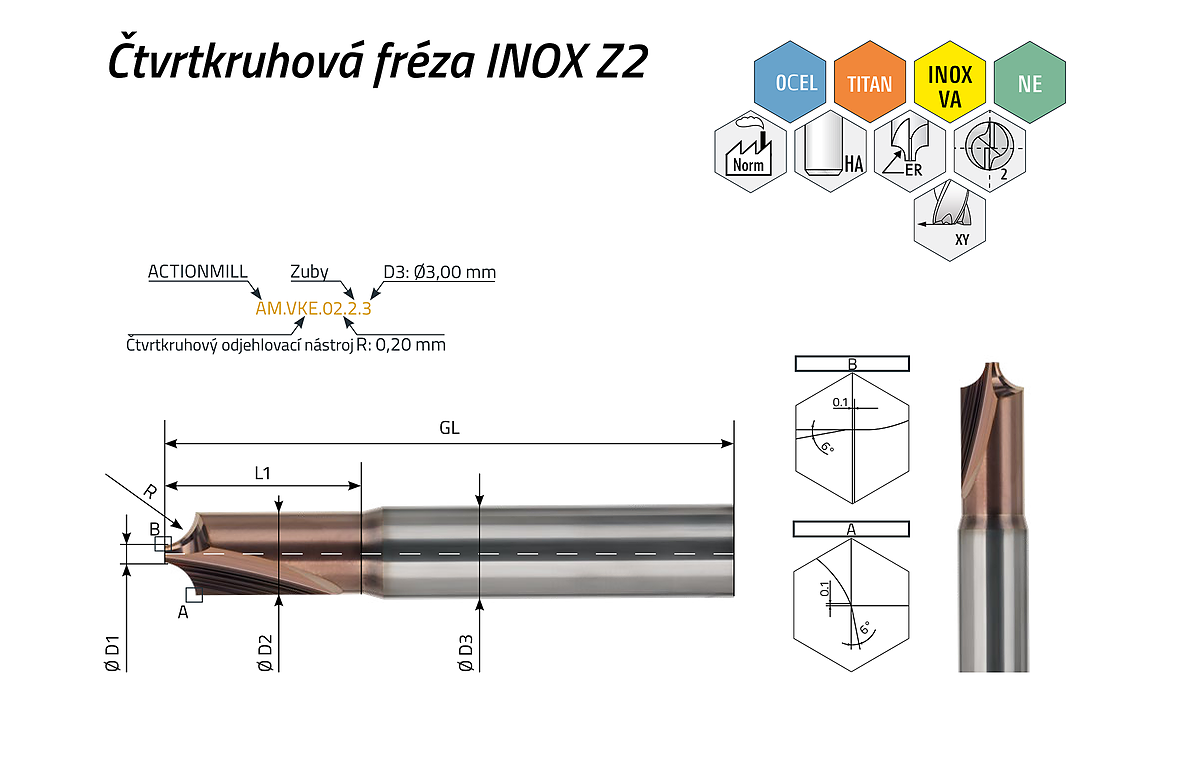

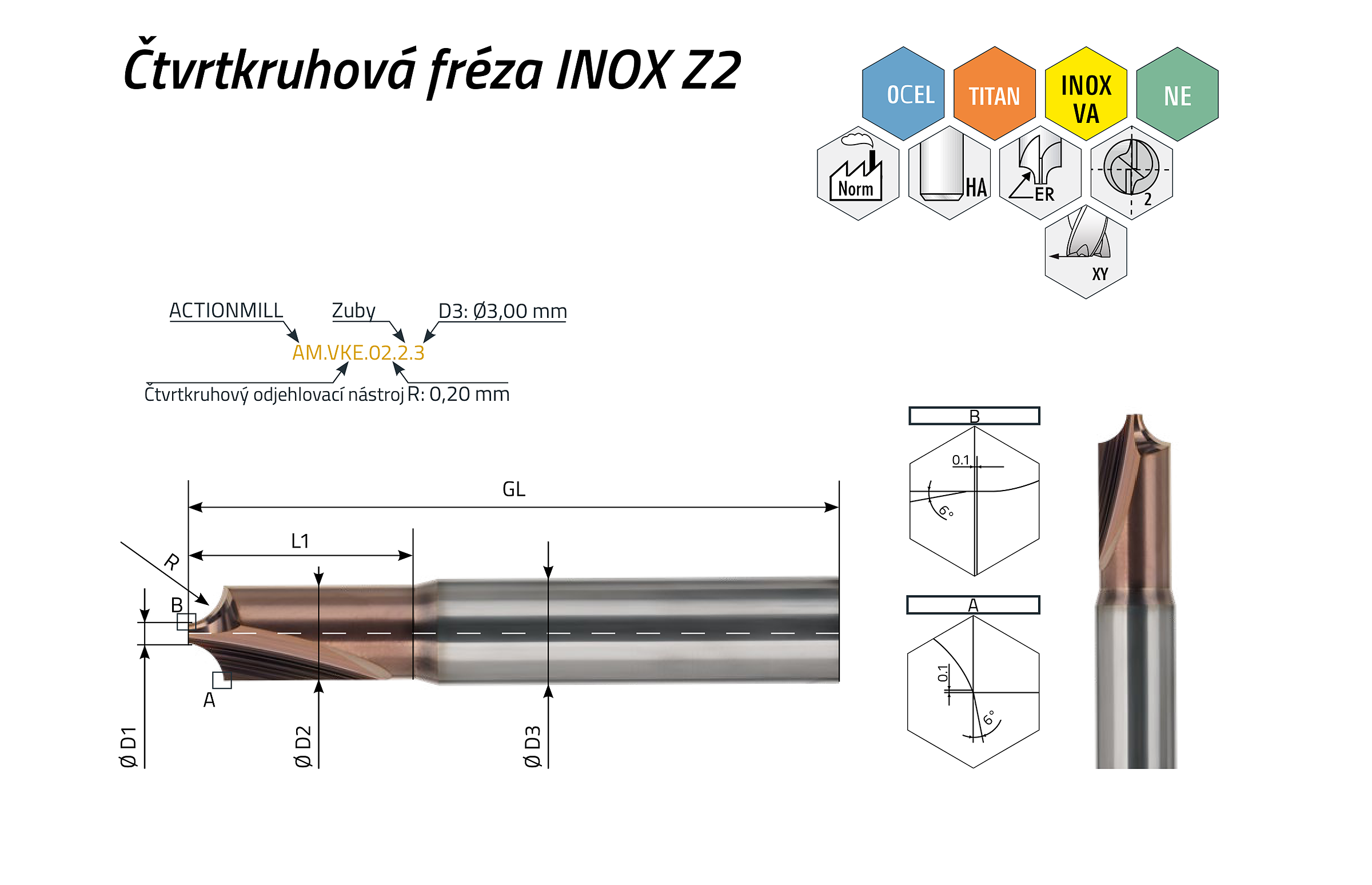

ACTIONMILL Quarter-Chamfer je čtvrtkruhová fréza od R 0,2 mm do R 3,0 mm pro přímé frézování vnitřních rádiusů a pro odjehlování – volitelně dvoubřitá (Z2) s větším prostorem pro třísky nebo tříbřitá (Z3) pro lepší kvalitu povrchu. Výběh 4°–6° na obou koncích zabraňuje vzniku sekundárních otřepů, takže rádiusy vznikají na jeden průchod bez řádkování. Povlak α-INOX a zesílená stopka h6 z jemnozrnného monolitního slinutého karbidu odolného vůči tepelným šokům jsou vhodné pro nerezovou ocel, slitiny CoCr a titanu, oceli, litinu, hliník a plasty.
Stručný popis
- Čtvrtkruhové mikrofrézy se dvěma nebo třemi břity, k dispozici od R0,2 mm do R3,0 mm
- Vnitřní průměry v mikrooblasti umožňují frézování nejmenších dílů
- Přímé frézování rádiusů – řádkování již není nutné
- Díky výběhu 4°-6° na obou koncích nevznikají sekundární otřepy
- Povlaky bez chromu
- Univerzální použití
Varianty provedení
Položky (9)
| Katalogové číslo |
D1
(mm)
|
D2
(mm)
|
D3 h6
(mm)
|
L1
(mm)
|
R
(mm)
|
ER
(mm)
|
GL
(mm)
|
Z
(ks)
|
Skladem
(ks)
|
Cena
(bez DPH)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| AM.VKE.02.2.3 …02.2.3 | 0,500 | 1,00 | 3,00 | 4,00 | 0,20 | 0,20 | 50,00 | 2 | |||
| AM.VKE.03.2.3 …03.2.3 | 0,500 | 1,25 | 3,00 | 4,00 | 0,30 | 0,30 | 50,00 | 2 | |||
| AM.VKE.04.2.3 …04.2.3 | 0,500 | 1,40 | 3,00 | 5,00 | 0,40 | 0,40 | 50,00 | 2 | |||
| AM.VKE.05.2.3 …05.2.3 | 0,500 | 1,60 | 3,00 | 6,00 | 0,50 | 0,50 | 50,00 | 2 | |||
| AM.VKE.10.2.3 …10.2.3 | 0,800 | 2,80 | 3,00 | 8,00 | 1,00 | 1,00 | 50,00 | 2 | |||
| AM.VKE.15.2.6 …15.2.6 | 1,500 | 4,40 | 6,00 | 12,00 | 1,50 | 1,50 | 50,00 | 2 | |||
| AM.VKE.20.2.6 …20.2.6 | 1,500 | 5,30 | 6,00 | 14,00 | 2,00 | 2,00 | 50,00 | 2 | |||
| AM.VKE.25.2.8 …25.2.8 | 1,500 | 6,20 | 8,00 | 16,00 | 2,50 | 2,50 | 60,00 | 2 | |||
| AM.VKE.30.2.8 …30.2.8 | 1,500 | 7,10 | 8,00 | 17,00 | 3,00 | 3,00 | 60,00 | 2 |
