ACTIONMILL micro whirl-thread cooled
Závity
Značka: ACTIONMILL

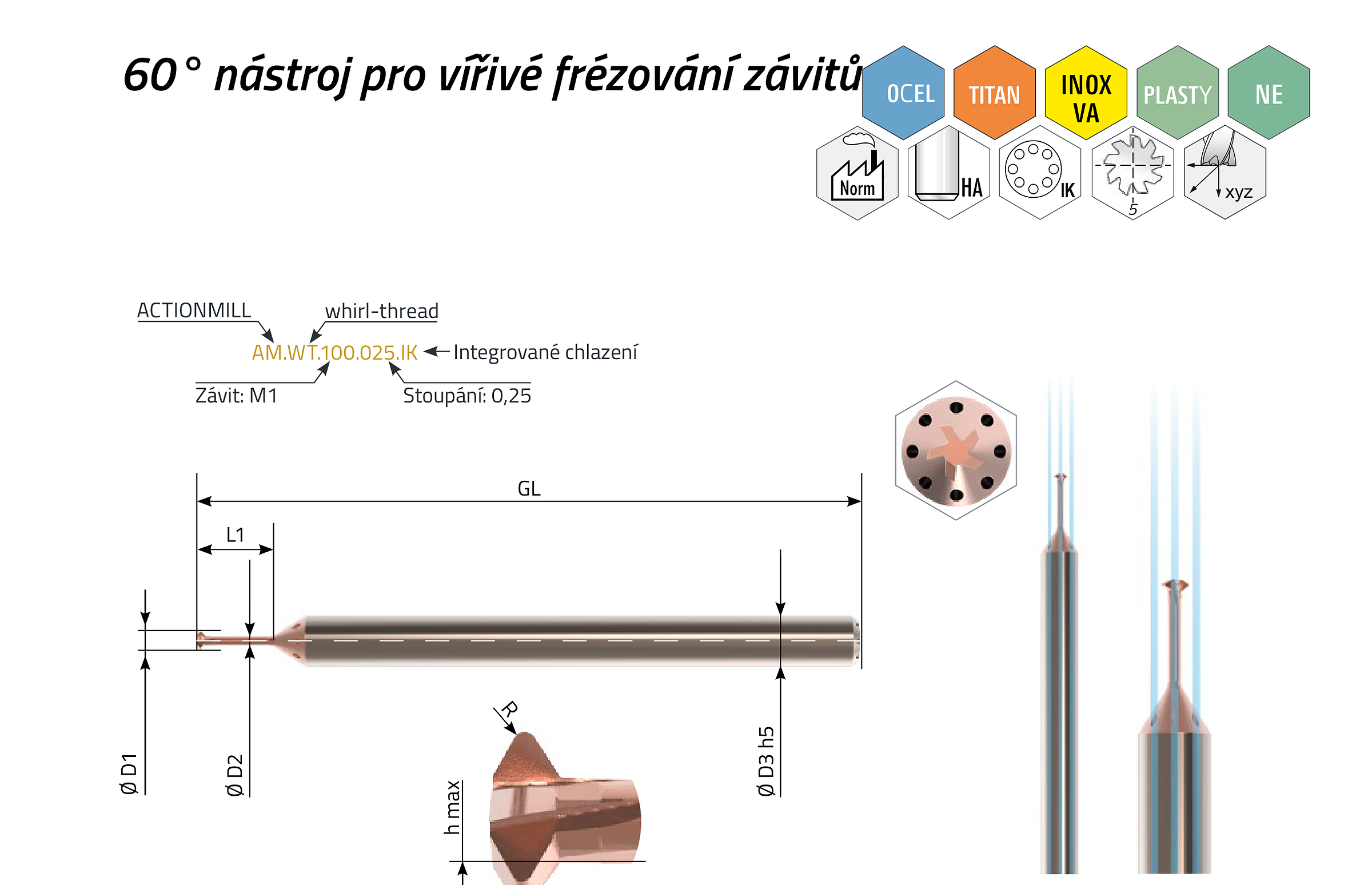

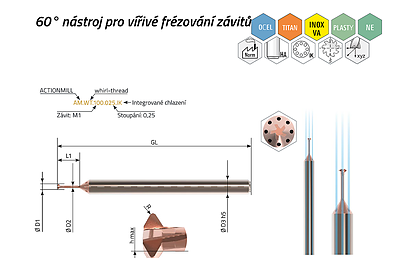

ACTIONMILL micro whirl-thread cooled je nástroj pro vířivé frézování metrických vnitřních závitů M1 až M2,5, od M1 s pěti břity. Integrované chladicí kanálky přivádějí procesní kapalinu přímo k břitu, zabraňují hromadění třísek a chrání nástroj před přehřátím. Stopka h5 z ultrajemnozrnného monolitního slinutého karbidu v kombinaci s povlakem α-INOX zajišťuje vysokou trvanlivost nástroje a procesně spolehlivé vířivé frézování i v nerezových ocelích, titanu a žáruvzdorných slitinách.
Stručný popis
- Pětibřité mikrofrézy pro vířivé frézování závitů
- Standardizované pro závity 60° od M1 do M2,5
- Integrované chlazení zabraňuje hromadění třísek
- Vhodné pro nerezové oceli a slitiny titanu
- Povlaky bez chromu
Položky (7)
| Katalogové číslo |
Jmenovitý rozměr závitu
|
h max
(mm)
|
D1
(mm)
|
D2
(mm)
|
D3 h6
(mm)
|
L1
(mm)
|
R
(mm)
|
GL
(mm)
|
Z
(ks)
|
Rozsah stoupání
|
Skladem
(ks)
|
Cena
(bez DPH)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AM.WT.100.025.IK …100.025.IK | M1x0,25 | 0,17 | 0,740 | 0,36 | 4,00 | 4,00 | 0,04 | 40,00 | 5 | 0,2/0,25 | |||
| AM.WT.120.025.IK …120.025.IK | M1,2x0,25 | 0,20 | 0,900 | 0,46 | 4,00 | 4,00 | 0,04 | 40,00 | 5 | 0,2/0,25/0,35 | |||
| AM.WT.140.030.IK …140.030.IK | M1,4x0,3 | 0,25 | 1,000 | 0,46 | 4,00 | 4,00 | 0,04 | 40,00 | 5 | 0,20,25/0,35 | |||
| AM.WT.160.035.IK …160.035.IK | M1,6x0,35 | 0,28 | 1,200 | 0,60 | 4,00 | 4,00 | 0,05 | 40,00 | 5 | 0,35/0,4 | |||
| AM.WT.180.035.IK …180.035.IK | M1,8x0,35 | 0,33 | 1,350 | 0,65 | 4,00 | 4,00 | 0,05 | 40,00 | 5 | 0,35/0,4/0,45 | |||
| AM.WT.200.040.IK …200.040.IK | M2x0,4 | 0,37 | 1,500 | 0,72 | 4,00 | 4,00 | 0,06 | 40,00 | 5 | 0,35/0,4/0,45 | |||
| AM.WT.250.045.IK …250.045.IK | M2,5x0,45 | 0,40 | 1,900 | 1,06 | 4,00 | 6,00 | 0,06 | 40,00 | 5 | 0,4/0,45/0,5 |
